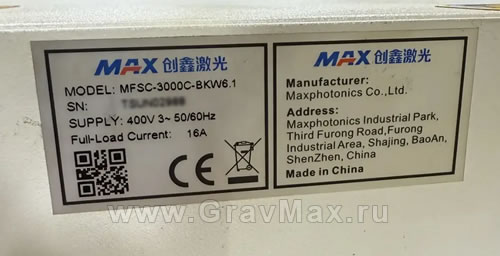

Лазерный источник Maxphotonics MAX MFSC-3000C-BKW6.1

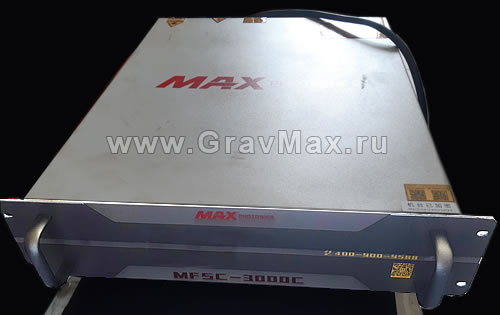

В ремонт поступил лазерный источник Maxphotonics MAX MFSC-3000C-BKW6.1 от станка лазерной резки.
Замечания заказчика: "При запуске станка обнаружилась проблема в работоспособности. При нажатии кнопки ,,Shutter’’ на пульте управления лазерная указка не включается, но через некоторое время включается на 2-3 секунды и сама гаснет. При нажатии кнопки ,,laser’’ на пульте управления, тоже нет реакции. Пилот лазера включен, все функции активны. Ранее было замечено, что на основных настройках, качество реза ухудшилось (в разных частях листа метала, станок не прорезал деталь). Так же при снятии источника была замечена точка на кварце ( соединение с головой). Так же при запуске станка не возникает ошибок, станок отрабатывает заданную программу( перемещение , фокусировка и т.д.) но не включает источник соответственно реза не происходит.
На данный момент источник мигает зеленым красным, нет красной точки и нет самого лазера в процессе резки."
Перед ремонтом проводим диагностику лазерного источника, чтобы определить целесообразность ремонта.

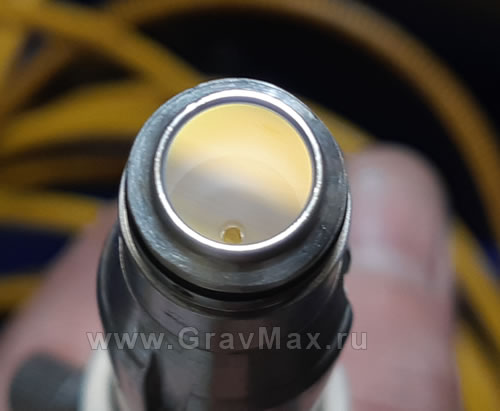

Защитный колпачок оптического коннектора QBH имеет повреждение. Требуется замена.

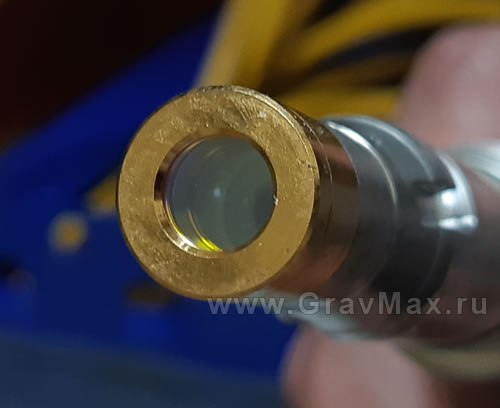

Кристалл оптического коннектора QBH в хорошем состоянии.

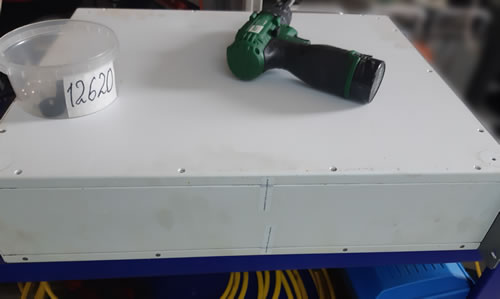

Проводим разборку лазерного источника, чтобы добраться до электроники и оптического модуля

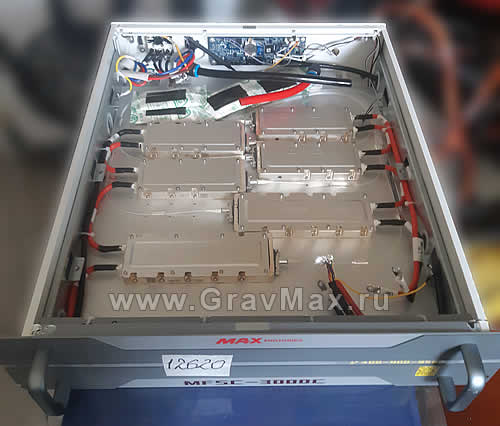

Лазерные диоды накачки лазерного источника Maxphotonics MAX MFSC-3000C-BKW6.1 тоже в хорошем состоянии. Равномерный износ лазерных диодов не превышает 15%

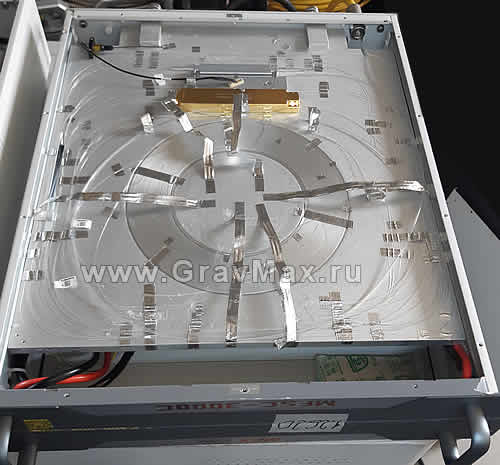

Оптический модуль лазерного источника Maxphotonics MAX MFSC-3000C-BKW6.1
После полной диагностики и дефектвки обнаружена и устранена поломка лазерного источника. Кварц оптического коннектора очищен в беспылевой камере и установлен новый защитный колпачок. После ремонта провели измерение излучаемой мощности. Наработка у лазерного источника уже имеется, но мощности лазерного излучения еще предостаточно 2860Вт.
