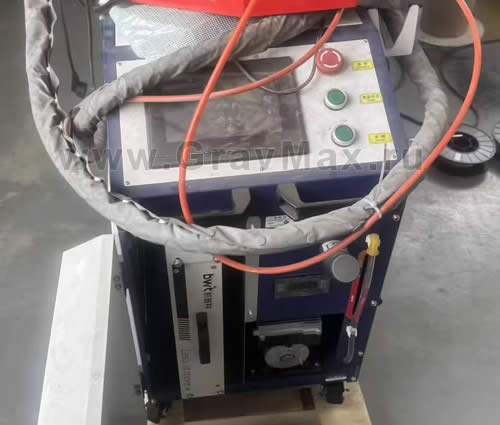

В ремонт поступил лазерный источник BWT BFL-CW1500 аппарата лазерной сварки.

Замечания заказчика: В один день при включении пистолета лазерной сварки, он нагрелся примерно через 15 секунд работы, пропала красная лазерная указка, она почти не видна, лазерное излучение тоже пропало.

Ремонт лазерного источника BWT BFL-CW1500 аппарата лазерной сварки Замена лазерного диода

Ремонт лазерного источника BWT BFL-CW1500 аппарата лазерной сварки Замена лазерного диода Замена QBH кабеля

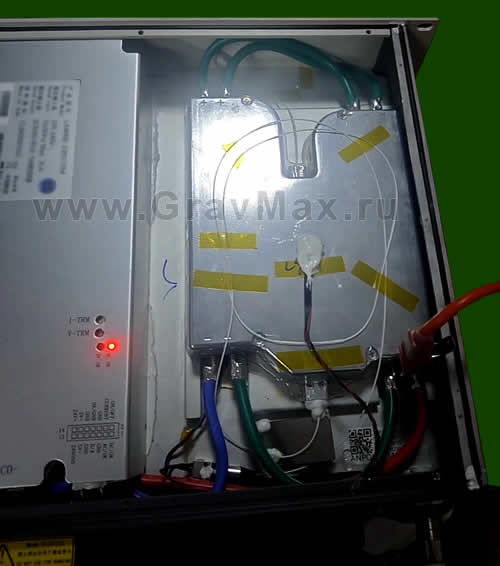

Проведена диагностика лазерного источника. Пистолет лазерной сварки длительное время не обслуживался, набрал грязи или может часто обслуживался и грязи в него насыпали. Произошло выгорание зеркала, коллиматорной линзы, защитного колпачка QBH коннектора и кварца кабеля доставки лазерного излучения.

Ремонт лазерного источника BWT BFL-CW1500 аппарата лазерной сварки Замена лазерного диода

Лазерный диод тоже пострадал при перегорании пистолета и QBH разъема.

Ремонт лазерного источника BWT BFL-CW1500 аппарата лазерной сварки Замена лазерного диода

Ремонт лазерного источника BWT BFL-CW1500 аппарата лазерной сварки Замена лазерного диода

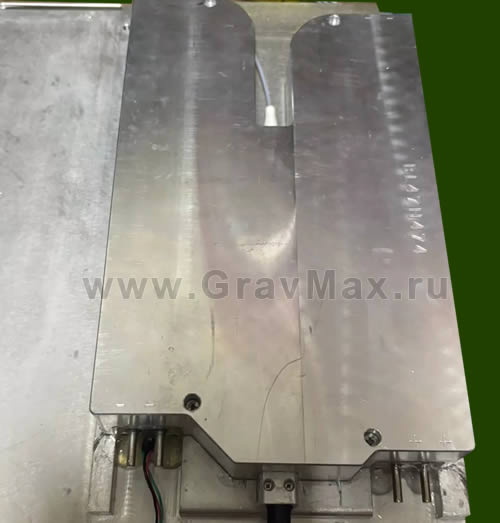

Лазерный диод лазерного источника BWT BFL-CW1500

Ремонт лазерного источника BWT BFL-CW1500 аппарата лазерной сварки Замена лазерного диода

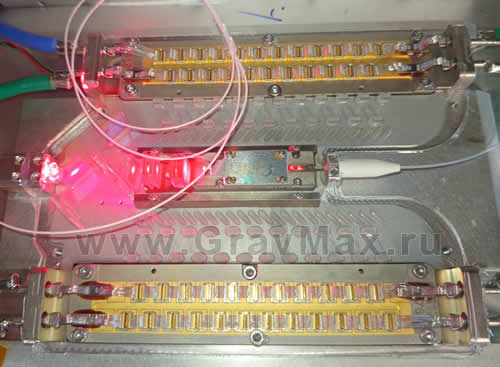

У лазерного диода выгорело волокно. Заказчик смог изучить лазерный диод и вскрыл его. После вскрытия в грязных условиях, лазерные диоды ремонту не подлежат и их нужно менять.

Ремонт лазерного источника BWT BFL-CW1500 аппарата лазерной сварки Замена лазерного диода

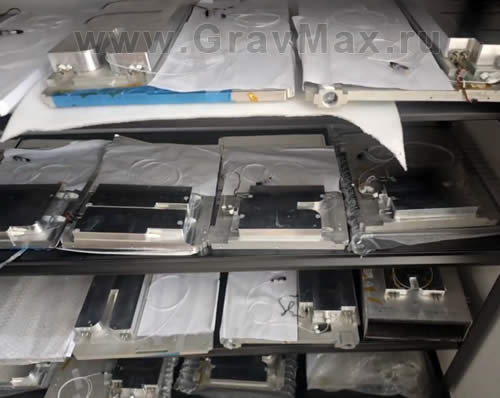

Произвели замену диода на лазерный диод БУ от другого лазерного источника, который проработал у другого заказчика всего 20 минут и выгорел оптический модуль. Поэтому лазерный диод почти новый.

Ремонт лазерного источника BWT BFL-CW1500 аппарата лазерной сварки Замена лазерного диода

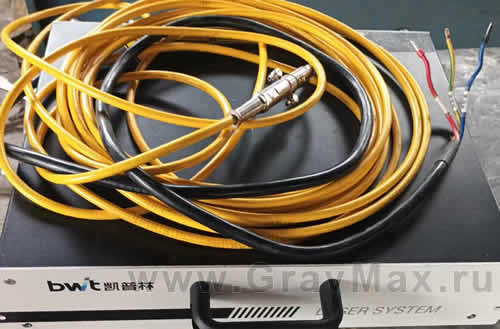

После замены кабеля доставки лазерного излучения и лазерного диода провели испытания лазерного источника и долговременные испытания на нестабильность выходной мощности.

Пистолет решено было не ремонтировать и заменить на аналогичный уже отремонтированный (трейдин).
