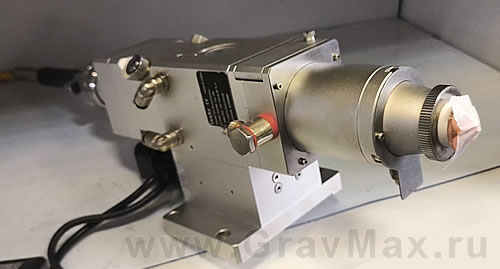

В ремонт поступила голова Bodor Genius GN3A станка лазерной резки Bodor. На станке установлен лазерный источник Bodor 3000Вт (MAX).
Замечания и история от заказчика: На станке лазерной резки ухудшилась резка металла. После начала резки на 30-40 см рез сильно ухудшается. Сильно греется сопло.

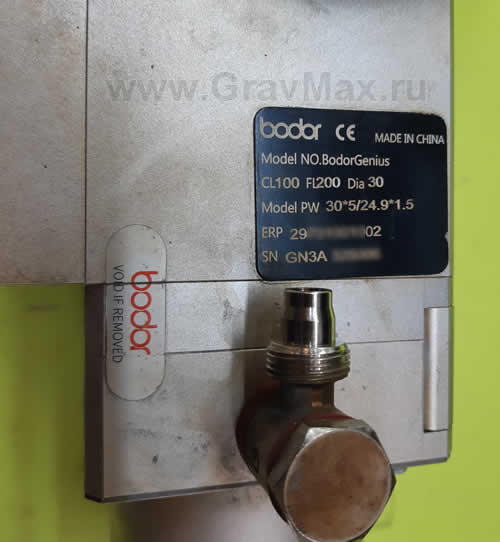

Model NO. Bodor Genius Model PW 30*5/24.9*1.5
Пригласили инженера от официального поставщика. Он проверил QBH коннектор и обнаружил грязное стекло защитного колпачка.

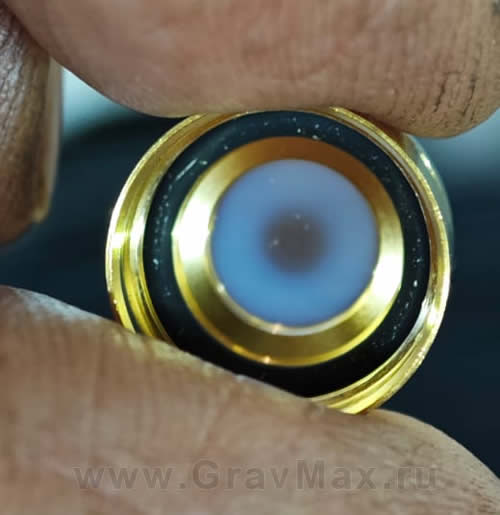

Стекло защитного колпачка имеет загрязнения.
Инженер заменил защитный колпачок QBH оптического разъема лазерного источника. Замена заняла около 40 минут, поскольку не накручивалась резьба. Беспылевая камера не использовалась, лазерная голова не снималась со станка. Также инженер заменил нижнее и верхнее защитные стекла головы. Все работы производились на голове установленной на каретке станка. Защита от пыли не применялась. После проведенных работ качество реза немного улучшилось, но ненадолго. Через пару дней дней работы рез опять ухудшился. Сопло головы продолжало нагреваться. Заказчик приобрел новую голову и установил самостоятельно. Через 2 дня работ с новой лазерной головой качество реза ухудшилось, на лазерном источнике появилась ошибка. Приехали мы на осмотр, дефектовку и профилактический ремонт станка лазерной резки и лазерного источника. Но это в другой статье, а сейчас полная разборка и ремонт лазерной головы Bodor Genius GN3A.

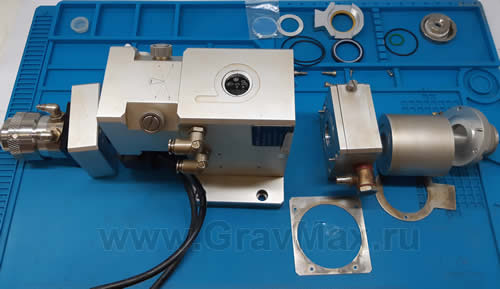

Полная разборка лазерной головы и очистка возможны только в условиях мастерской. Такой ремонт занимает 2-3 дня. Требуется чистое помещение с приточно вытяжной вентиляцией и очисткой воздуха от пыли. Также применяется беспылевая камера с ламинарным потоком. Оптику, перед установкой в чистую голову, применяем микроскоп. Это позволяет ускорить сборку головы и повысить качество сборки.
Лазерная голова Bodor Genius GN3A оказалась выносливая и проработала почти 2 года без обслуживания. Производилась только замена нижнего защитного стекла, керамики и сопел.

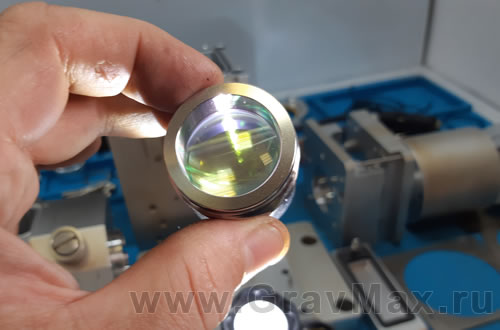

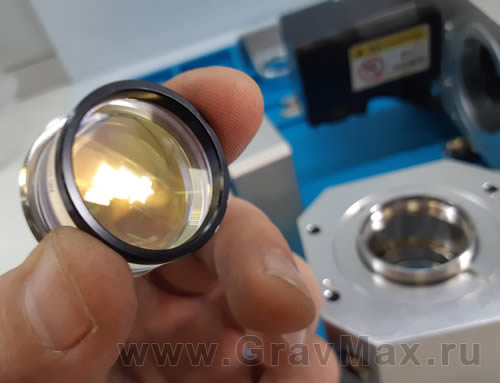

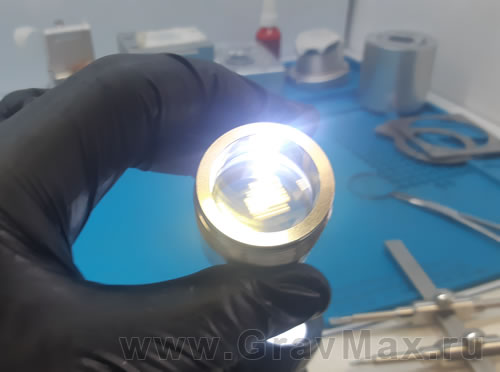

За это время внутри головы накопилась мелкодисперсная пыль на стеклах коллиматорной и фокусирующей линз.

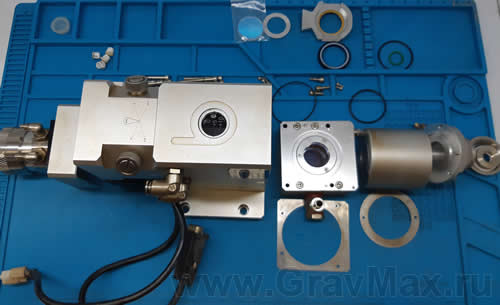

Разборку головы можно проводить без перчаток. Все детали головы проходят мойку в ультразвуковой ванне, очистку и сушку в специальной термостатируемой камере с принудительным осушением.

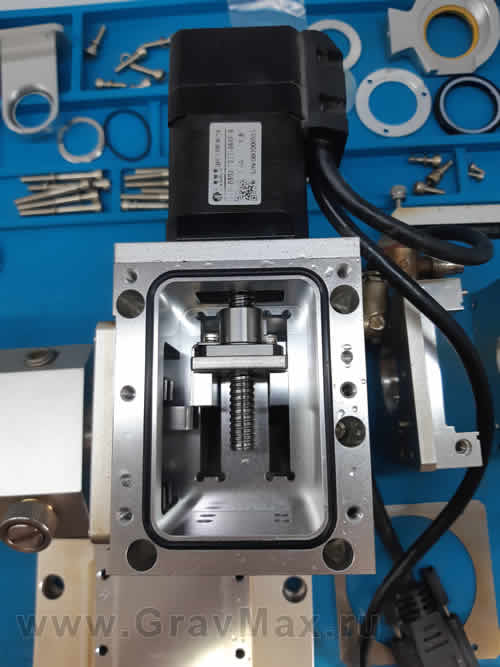

Смазки на ШВП привод автофокуса не осталось, но люфта еще нет. Это хорошо.

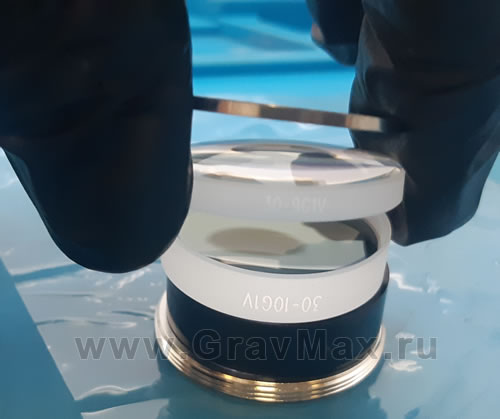

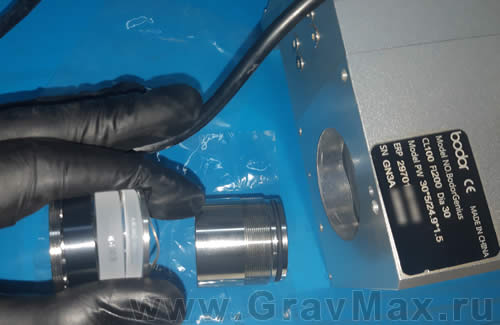

После мойки, чистки, сушки, смазки. Приступаем к сборке в чистых условиях, в беспылевой камере.
Последние этапы ремонта лазерной головы - настройка и юстировка и проверка.

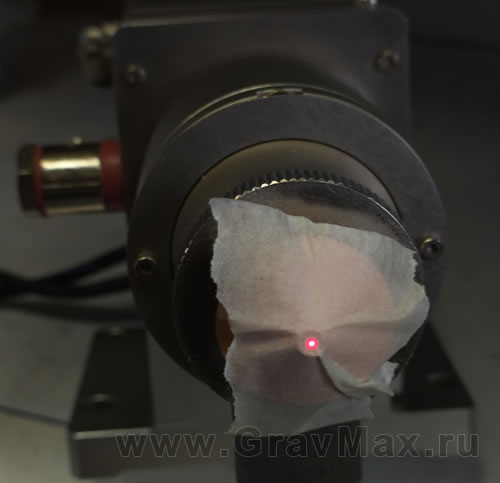

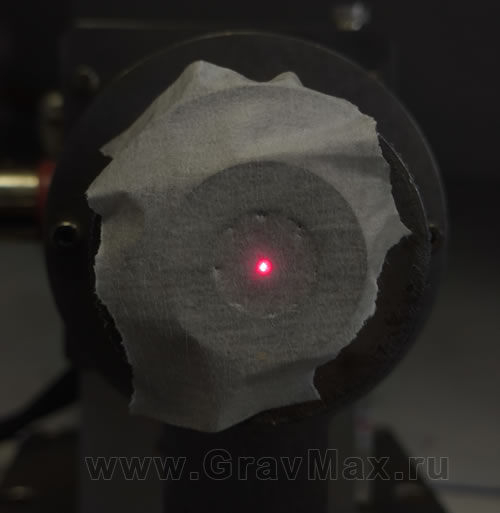

Пучок красной лазерной указки установлен по центру лазерной головы.
В лазерной голове заменена вся оптика, поврежденные резиновые уплотнения заменены, механика смазана.
Лазерная голова собрана, настроена, проверена и готова к отправке заказчику.
