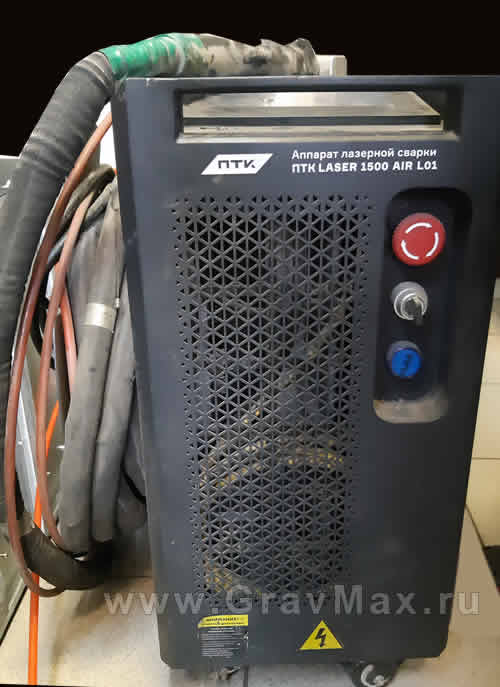

Ремонт аппарата лазерной сварки ПТК LASER 1500AIR L01 с воздушным охлаждением.
Замечания заказчика: "Аппарат лазерной сварки толком не работал. Включили поработали небольшое время и сгорела оптика в пистолете. Аппарат лазерной сварки был на гарантии. Отдали в сервисную службу производителя. Пистолет отремонтировали. После ремонта аппарат проработал опять короткое время и выгорел пистолет. Снова отдали в ремонт в сервисную службу. Пистолет опять отремонтировали. Всего провели 3 ремонта пистолета и каждый раз аппарат лазерной сварки работал очень мало времени. Нужна диагностика и ремонт".
Мы взялись за ремонт за этот ремонт. Прежде, чем что-то ремонтировать, надо провести диагностику.

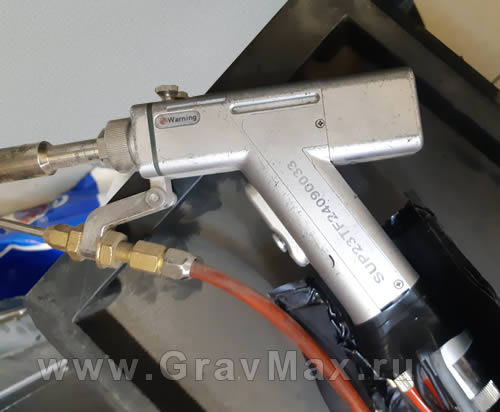

Аппарат лазерной сварки ПТК LASER 1500AIR L01 имеет интересную конфигурацию. Лазерный источник с воздушным охлаждением 1500Вт излучаемой мощности. Контура водяного охлаждения нигде нет. Такое допустимо и сейчас таких аппартов лазерной сварки много от разных российских и китайских производителей. В аппарате лазерной сварки применяется система управления SUP и широко известный пистолет лазерной сварки и лазерной чистки SUP23T.
Странно, что на аппарате лазерной сварки с воздушным охлаждением применяется пистолет с водяным охлаждением. В аппарате лазерной сварки никакого контура водяного охлаждения нет.
Провели полную разборку пистолета лазерной сварки SUP23T и дефектовку. Оптика имела точечные прожоги и грязь.

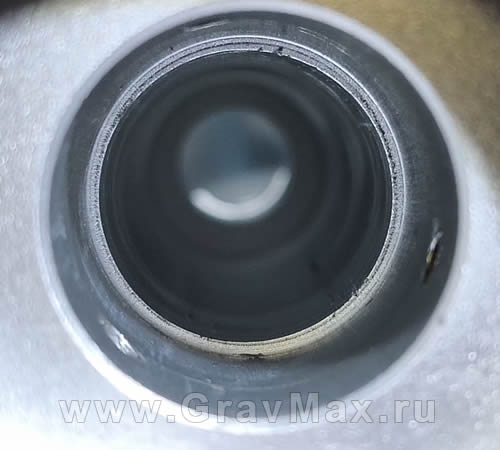

Внутри пистолета имелись неочищенные прожоги алюминиевого корпуса и мелкодисперсная пыль от горения.
Пистолет помыли, почистили, обеспылили и заменили поврежденную оптику. Проверили. Влияние пистолета на работу аппарата лазерной сварки исключено. Пистолет работает исправно и дает качественный пучок с применением тестового оборудования и тестового лазерного пучка.
Следующий этап диагностика лазерного источника, а именно кабеля доставки лазерного излучения и QBH коннектора.

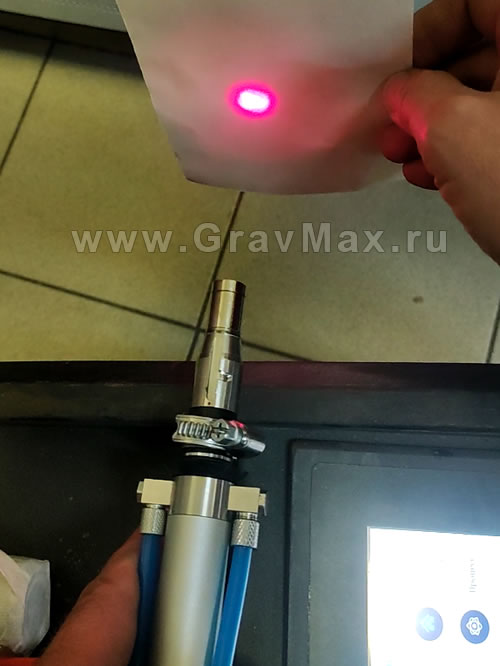

Опять странность. Лазерный источник с воздушным охлаждением, а QBH коннектор кабеля доставки лазерного излучения с ВОДЯНЫМ охлаждением!
Оказалось, что в аппарате лазерной сварки ПТК LASER 1500AIR L01 с воздушным охлаждением применяется QBH коннектор, который требует водяного охлаждения и пистолет лазерной сварки, который тоже требует водяного охлаждения.
Ремонт аппарата лазерной сварки приостановлен, поскольку требуется внести изменения в конструкцию аппарата лазерной сварки.
Либо добавлять водяную систему охлаждения.
Либо комплектовать аппарат лазерной сварки пистолетом с воздушным охлаждением и QBH коннектором с воздушным охлаждением.
