Технические характеристики лазерной головы LH-105
- силовой обдув точки врезки при пробивке материала;
- интегрированный датчик системы слежения FoCut;
- быстрая (картриджная) замена фокусирующей линзы;
- быстрая (картриджная) замена защитной пластины;
- диапазон регулировки фокусного расстояния: -20…+20 мм;
- изменение положения линзы (точки фокуса) «на лету» (в том числе при пробивке материала);
- автоматическое изменение положения линзы при выборе материала из библиотеки;
- поддержка линз с фокусным расстоянием 150, 200, 300 мм;
- коллиматор с регулировкой фокусного положения линз позволяет добиться наилучшего качества резки, работать с большими толщинами, увеличить скорости резки;
- электромеханический привод линзы;
- управление положением линзы с ЧПУ;
- поддержка линз диаметром 1” и 1,5”;
- обдув защитной пластины;
- датчик температуры сопла;
- охлаждение сопла.

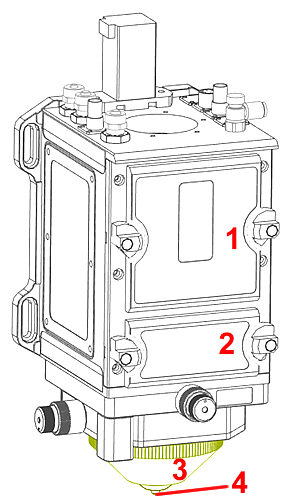

Рисунок 1. Оптическая голова Unimach LH-105
1 - Блок картриджа фокусирующей линзы, 2 - Блок картридж защитного стекла,
3 - Гфйка-датчик бокового слежения, 4- Сопло

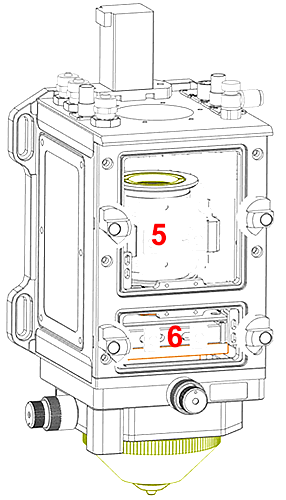

Рисунок 2. Оптическая голова Unimach LH-105
5 - Картридж фокусирующей линзы, 6 - Картридж защитного стекла.
