a.Выберите инструмент линия  и щелкните инструмент Curve Alienation (2).

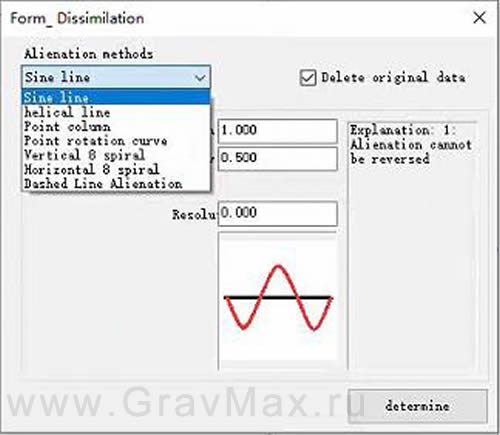

b.Выберите инструмент разъединения (Alienation methods) во всплывающем окне Curve Alienation, а затем задайте параметры кривой

1. Выберите объект обработки и щелкните инструмент отчуждения

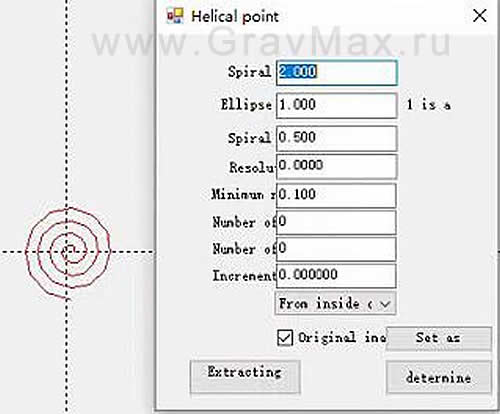

2. Выберите точку спирали параметра диссимиляции, щелкните инструмент диссимиляции и выберите для отображения исходного изображения.

3. При изменении параметров, кривая соответственно изменяется

Spiral radius Радиус спирали Размер точки спирали
Spiral spacing Интервал спирали Интервал между линиями
Resolution Разрешение Сглаживание
Minimum radius Минимальный радиус Размер радиуса внутреннего круга
Number of outer rings Количество внешних колец Частота сварки траектории внешнего кольца
Number of inner rings Количество внутренних колец Частота сварки траектории внутреннего кольца
Incremental radius Приращение радиуса Значение увеличения радиуса при увеличении количества витков спирали
Direction issues Направление Сварка выполняется снаружи внутрь или изнутри наружу

a.Select a straight object and click on the Curve Alienation tool;

b.Select the corresponding alienation tool in the curve alienation pop-up window, and then set the parameters

1. Select the machining graphic object and click on the alienation tool

2. As shown in the figure, select the dissimilation parameter spiral point, click on the dissimilation tool, and select to display the original image.

3. When you modify parameters, there are different changes in the graphics

Spiral radius The size of the spiral point
Spiral spacing Line spacing
Resolution Smoothness
Minimum radius The radius size of the innermost circle
Number of outer rings Welding frequency of outer ring trajectory
Number of inner rings Welding frequency of inner ring trajectory
Incremental radius The value of increasing radius when the number of spiral turns increases
Direction issues Is welding done from the outside in or from the inside out
