Голова лазерной резки BT240S оснащена фокусирующим вращающимся кольцом со шкалой, которое используется для настройки фокусного расстояния с целью оптимизации лазерной резки. Объектив имеет 20- миллиметровый возвратно-поступательный ход. Перед резкой необходимо проверить точку фокусировки.

При выходе с завода, «нулевой фокус» соответствует значению «0» на шкале и кольце. Есть много способов найти фокусную точку, один из которых заключается в применении черной бумаги под соплом лазерной головки.

1. Установите на шкале фокуса положение 0 («заводской нулевой фокус»), то есть шкала окна настроена на «0». В это время шкала вращающегося кольца должна быть равна 0.
2. Отрегулируйте шкалу фокусного расстояния регулятора, регулировка от +2 до -2, мощность лазера рекомендуется 11% от максимальной мощности лазерного источника;
3. Затем включите кратко лазерное излучение и сделайте отметку на черной бумаге в пределах 0.5 мм на каждом шаге (чем меньше, тем лучше), чтобы определить, соответствует ли «заводской нулевой фокус» «фактическому нулевому фокусу». Если «заводской нулевой фокус» и «фактический нулевой фокус» совпадают, зафиксируйте винт 2.
4. Если фактический нулевой фокус и нулевой фокус шкалы не совпадают, выполните следующие действия.
   4.1. Отрегулируйте колесо вращения и установите положение фокуса на передней части сопла.
   4.2 Ослабьте винт 1, поверните колесо шкалы, совместите «0» шкалы со стрелкой корпуса лазерной головки и снова зафиксируйте винт 1.
   4.3. Ослабьте крышку окна, слегка ослабьте винт 3, чтобы установить шкалу на «0». Снова затяните винт 2 и винт 3. «Фактический нулевой фокус» будет совпадать с индикацией шкалы «0» фокусировки лазерной головки.

Отображение шкалы и связь с фокусом: диапазон регулировки фокусной точки составляет +8...-12.

Например, если значение на шкале равно 0, фокус находится в конце сопла. Если значение на шкале +8, фокус расположен на расстоянии 8 мм внутри сопла.
Необходимо отрегулировать положение фокуса в соответствии со следующими шагами

1. Открутите винт 2 против часовой стрелки.
2. Поверните диск и настройте фокусное расстояние в соответствии со шкалой окна.
3. Как только положение фокуса отрегулировано, затяните винт 2 по часовой стрелке, чтобы предотвратить изменение положения фокуса из-за механических вибраций.

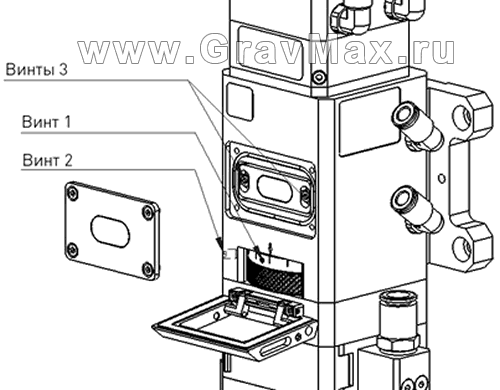

Настройка фокусного расстояния лазерной головы Raytools BT240S

Примечание: расположение винтов на схеме по настройке фокусного расстояния приведено справочно. Расположение винтов на головках разных серий может отличаться.
