Голова лазерной резки BT240S подходит для большинства промышленных лазерных источников. Соединение между концом волокна и режущей головкой может осуществляться посредством коннекторов: QBH, QCS, QD. На рисунке 1 показан оптический разъем QBH.

Внимание! Оптический прибор должен содержаться в чистоте. Перед использованием необходимо удалить всю пыль. Если лазерная головка установлена вертикально, ее необходимо повернуть на 90 градусов в горизонтальное положение, а затем вставить оптический разъем, чтобы предотвратить попадание пыли на поверхность линзы. После фиксации разъема закрепите лазерную головку.

1. Перед установкой сдуйте чистым газом пыль с разъема QBH и защитного колпачка.
Примечание: когда оптический разъем QBH не используется, он должен быть закрыт пылезащитным колпачком. Когда защитный колпачок не используется, его необходимо закрыть чистым самозапечатывающимся пакетом, чтобы избежать попадания пыли.

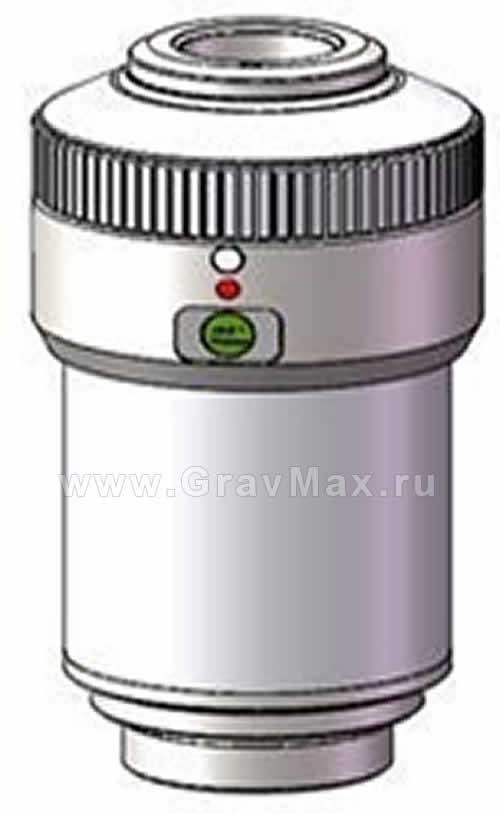

Оптический разъем QBH

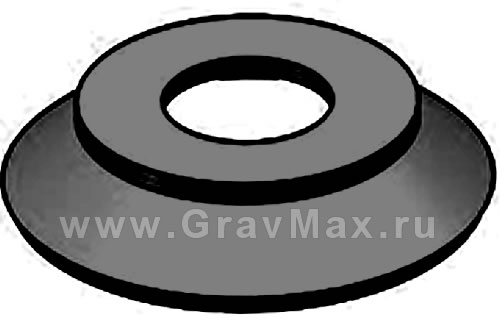

Защитная резинка оптического разъема

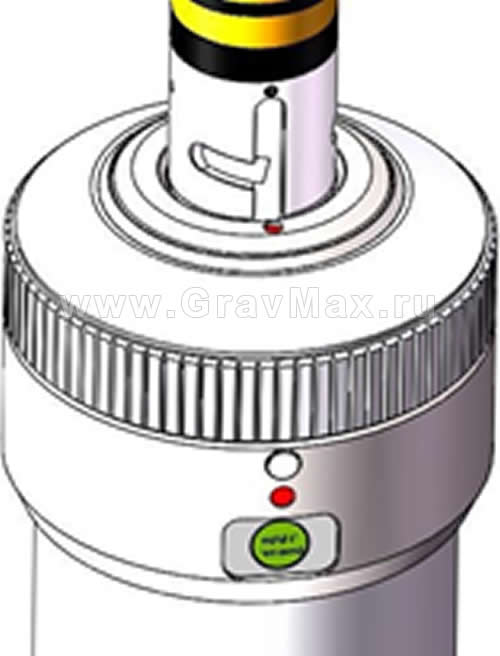

2. Совместите красную точку с красной точкой на QBH, затем совместите Т-образный штыревой паз на оптическом разъеме  и красную точку, чтобы образовалась линия.

3. Совместите центральное отверстие оптического разъема лазерной головки с оптическим разъемом лазерного источника. Вставьте разъем источника в лазерную головку.
Примечание: рекомендуется осуществлять соединение оптического разъема в горизонтальном положении, чтобы предотвратить попадание пыли в лазерную головку. При выполнении соединения разъема плотно вставьте разъем лазерного источника в головку, чтобы уплотнительное кольцо было полностью утоплено в коннекторе оптического разъема QBH.

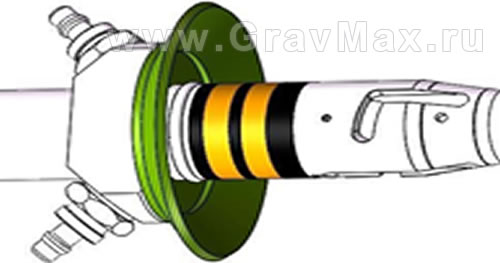

Защитная резинка на оптическом разъеме лазерного источника

Оптический разъем лазерного источника вставлен в разъем лазерной головы.

4. Поверните вращающееся кольцо влево по часовой стрелке. Проверните его до конца, завершите «блокировку первого уровня». Поднимите вращающееся кольцо вертикально, затем поверните вращающееся кольцо влево по часовой стрелке и завершите «второй уровень блокировки».
5. Поверните оптический разъемвправо-влево и вверх-вниз, чтобы проверить, полностью ли зафиксировано волокно QBH. Завершите процедуру фиксации.

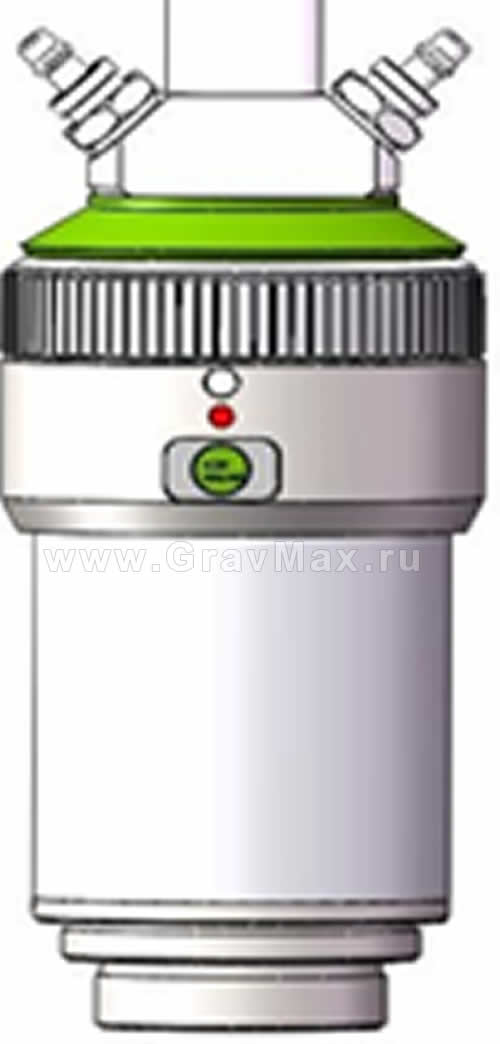

Соединение оптического разъема завершено

Примечание: изображения приведены для справки, т.к. формы различных разъемов оптического волокна отличаются.

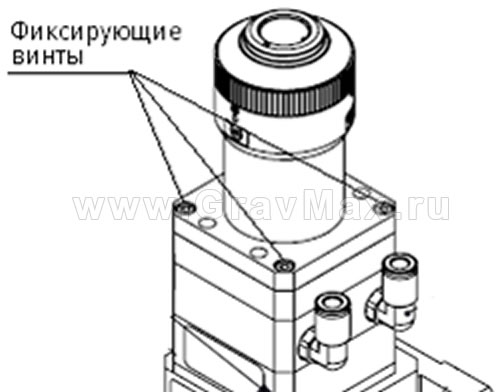

Если не удается совместить красные точки на оптическом волокне и оптоволоконном коннекторе лазерной головки, сделайте следующее. Открутите 4 стопорные гайки, как показано на рисунке.

Поверните коннектор QBH и затяните винт.
