ОТВЕТ 6.2: Для диагностики нужно прислать станок к нам в технический центр. Адрес и требования к отправке лазера описаны здесь https://grav.biz/services/remont_lazernykh_istochnikov/30519/
Raycus. Однажды маркиратор перестал определятся Windows, был заменен контроллер на новый – BJJCZ (фото старого и нового контроллера приложено). После замены маркиратор определился в системе, но при гравировке красный лазерный указатель двигается, а выжигание не происходит. При включении вентиляторы в Raycus шумят, линза визуально чистая, фокусное расстояние пробовали менять, изначальные параметры лазера в EZCad тоже пробовали менять (изначально почему-то выбран был IPG_YLP, но со старой платой все работало). В результате ничего не вышло. Интересует ремонт данного лазера, фото составляющих частей прилагаются.
ОТВЕТ 5.2: Перед оправкой на диагностику и ремонт, который скорее всего не нужен, требуется проверить электрические соединения, правильность подключения контроллера и настройку портов в программе EzCad. Не забудьте подключить кабель управления к лазерному источнику.
Настройки портов обычно предоставляет продавец лазерного станка в паспорте к лазерному маркеру или продавцы лазеров из Китая прилагают картинки с настройками.
Если все правильно настроено, то лазерный маркер должен работать.
Если не работает, то нужно прислать на диагностику к нашему специалисту.
5.3 ВОПРОС: Здравствуйте. Упала мощность излучателя Raycus 50w вдвое....на нержавейке еще гравирует ,а латунь совсем плохо на 80% мощности даже. Станок из китая...проработал хорошо где то 8 месяцев....вечером работал ,а утром включили и мощность наполовину...ну это субьективно конечно.
--у нас два станка...так что переставляли плату с другого...результат тот же...блок питания излучателя поменяли...результат тот же....в сам излучатель не лазили....настройки программы не меняли.....можно ли Вам привести в ремонт....я из г........тут не далеко. Есть излучатель Raycus 20W он проработал 4 года на отлично ,но потом излучение пропало....можем тоже привести его не для ремонта а на запчасти Вам....вроде написано у Вас на сайте ,что вы принимаете.
ОТВЕТ 5.3: Да, можете прислать лазерный источник для ремонта. Как отправить лазер в ремонт от физического лица написано здесь http://gravmax.ru/remont-lazerov/523-remont-lazerov-tseny.html
Как отправить лазерный станок для ремонта от юридического лица описано здесь https://grav.biz/services/remont_lazernykh_istochnikov/30519/
5.4 ВОПРОС: Добрый день!Подскажите пожалуйста, можете ли оказать услугу по запуску лазерного оборудования.
Приобрели из Китая и пытаемся запустить такую конфигурацию:
Лазер - Raycus RFL-P20QS 20W
Контроллер - BJJCZ JCZ- LMCV4-FIBER-M (Model B without Axis)
Блок питания Двухполярный источник питания Huinengjia Electronics (±24В, 6.3А)
Блок питания контроллера 5в 2А
Кабель DB25 (в комплекте с контроллером)
ПО EZCAD 2.0
После подключения всей системы и отправки рисунка на лазер в программе EZCAD – лазер не запускается, не включается световое пятно.
Какие либо команды тестов, отправляемые на лазер так же не дают эффекта запуска светового пятна.
Мы находимся в Москве. Можно ли заказать у вас удаленную консультацию по шеф монтажу и запуску?
Если нет, можно ли организовать выезд к нам для шеф монтажа и консультации?
ОТВЕТ 5.4: У нас можно заказать выезд инженера для пусконаладки. Для других стран и городов возможна удаленная техническая поддержка, пуско-наладка лазерного станка, запуск лазера. Если вы находитесь в Москве или МО или в ближайших городах, то наиболее оптимальный способ решения технической проблемы лазерного станка - привезти его к нам. В условиях лаборатории ремонт и пусконаладка выполняются значительно быстрее. Стоимость услуг можно узнать здесь "Ремонт волоконных лазерных станков"
5.5 ВОПРОС: Добрый день! Был куплен лазерный маркировщик, новый, ранее не использовался. Проблема: программа EzCad не видит станок, запускается в демо-режиме (станок включается, все индикаторы горят, луч есть, компьютер видит станок, драйвер установлен). Можете помочь с подключением? - непонятно, проблема с компьютером или со станком. Сегодня могу привезти на диагностику.
ОТВЕТ 5.5: В первую очередь обратитесь в службу технической поддержки продавца. Они обязаны помочь.
Если лазер приобретен в Китае, то возможны случаи, что продавец из Китая забывает все языки, кроме китайского. Тогда ознакомьтесь с иснтрукцией приложенной к лазерному станку, ознакомьтесь с уже имеющимися ответами на различные вопросы здесь http://gravmax.ru/tekhnicheskaya-podderzhka.html и посмотрите видео-уроки и ответы на вопросы в комментариях здесь https://www.youtube.com/channel/UCQgGOBUQgpq1lIPENjCHRzg
Если запустить станок не получается, то мы можем помочь с пуско-наладкой лазерного станка, провести диагностику и, если потребуется, провести ремонт лазерного станка. Оринетировочные расценки на работы с лазерным оборудованием приведены здесь https://grav.biz/shares/146/
Как привезти лазерный станок для ремонта или пусконаладки написано здесь https://grav.biz/services/remont_lazernykh_istochnikov/30519/
Хочу узнать об общем цикле производства такого рода работ: обучение, покупка сырья, подготовка, инструкции и рекомендации, макеты. Вы можете предоставить такую информацию перед закупкой оборудования?
Сколько не искал в сети, так никакой информации не нашел. Соответственно, сначала хотелось бы понять все тонкости.
ОТВЕТ 5.6: У нас есть лазеры, на которых можно изготавливать стемпинг-пластины. Мы проводим обучение, есть техническая поддержка с уроками и тонкостями. Об изготовлении стемпинг-пластин знаем не понаслышке, поскольку изготавливаем такие пластины. Мы можем предоставить информацию по изготовлению стемпинг пластин на лазерных граверах - это все есть в техподдержке + видеоуроки + ответы на вопросы. Доступ к тех поддержке предоставляется при покупке лазера GravMax бесплатно. Регламент технической поддержки компании Гравбиз
Бесплатные уроки и техподдержка на нашем канале Youtube канал GravBiz Возможности станков, обучение, техподдержка
5.7 ВОПРОС: Я покупал станок в Китае через алибаба. Отработав 6-8 часов станок перестал работать. Станок пришел размороженным (29.12.2021).Китайцы готовы его заменить, но я не могу его отправить (постановления правительства 311 312).Высылаю фото и видео. Вопрос по диагностики: Вы будете вскрывать (там есть пломбы) или проверите через кабель? Возможно это сделать при мне, чтобы мне его не пересылать, а привести и увести (до прихода запчастей)? Дадите ли заключение, чтобы я мог разговаривать с Китайцами о ремонте?
ОТВЕТ 5.7: По фото и видео иногда поставить точный и верный диагноз очень сложно. Для диагностики неисправного лазерного станка нужно привезти либо лазерный станок, либо лазерный источник. Для диагностики используются точные измерительные приборы. Первично проверяем через диагностический разъем с применением диагностической программы, но это только первый этап - самый простой и не самый надежный в плане точности. Для полной диагностики нужно вскрывать лазерный станок и/или лазерный источник, что ведет к нарушению гарантийных пломб. В дальнейшем гарантийном обслуживанию от продавцы в Китае откажут.
Возможно провести срочную диагностику.
При клиенте диагностику лазерного оборудования и лазерных источников не проводим, так как это ГРУБОЕ! нарушение техники безопасности при обращении с лазерами. Обычная дигностика занимает 1-5 рабочих дней и зависит от загрузки. Запчасти имеются на складе, но производители лазерных источников в Китае развиваются очень быстро и также быстро усовершенствуют модели лазеров. Иногда нужных новейших запчастей может не оказаться на складе и потребуется пауза на их доставку.
Если требуется провести только диагностику без ремонта, то мы выдаем акт диагностики или дефектную ведомость. Но разговор с Китайцами о дальнейшем гарантийном ремонте бессмыслен.
5.8ВОПРОС: Просьба прислать кп по нашему запросу. На наше производство требуется лазер ( 2 шт), которые будут зачищать латунные трубки. Желаемая производительность 9000 тыс трубок в смену. Смена 10.5 часов в день зачищать нужно от 8мм до 22мм (+- 1-2мм) идеально было бы регулировать размер зачистки глубина съема 20 мкм. Схема работы такая: по конвейеру, на котором будут установлены данные лазеры, идут трубки разной длины. Требуется определить начало и конец трубки и "зачистить" по 20мм с каждой стороны трубки на скорости 1,5м\с без остановки. ( скорость обсуждаема). Хотелось бы понимать, что можете порекомендовать в данном случае, чтобы закрыть данную потребность. Технические характеристики трубок прикрепляю. Главный критерий к лазеру способность зачищать поверхность на скорости. От вас требуется решение по детекции трубки и зачистки ее лазером. Можете прислать несколько вариантов лазеров для сравнения. Хотим посмотреть, что собой представляют предложенные вами варианты. Так же хотелось бы понимать стоимость, сроки поставки, есть ли возможность все автоматизировать, ПО, сервис и инфо поддержка?
ОТВЕТ 5.8: Лазер для лазерной чистки латуни Какое оборудование, автоматизация, стоимость, сроки. Переписка
5.9 ВОПРОС: Прошу прощения за наглость. Возможно у вас есть информация как можно в изикаде 2.7.6. вывести на панель отображение контура и поточный режим? С моим контроллером только эта версия работает Перепахал ехе и длл - не понял до конца как ссылаться и где эти номера ссылок взять. Спасибо!
ОТВЕТ 5.9: "Перепахал ехе и длл" - теперь объем работы увеличился в сотник раз. Лог файл изменений, обычно при таких работах, не ведется. Главное, чтобы исходник сохранился.
"отображение контура и поточный режим?" - здесь немного не стыкуется терминология ваша и наша, не понятно о чем идет речь. Можно прислать видеовопрос, обратимся к "коллективному разуму".
Версия EzCad 2.7.6 очень старая, с ней регулярно не работаем и работать не планируем - раритет для хобийного изучения! Можно заменить контроллер и работать с нормальной программой. Если требуется срочное решение вопроса, то возможно решение вопроса на платной основе.
6.0 ВОПРОС: Добрый день, На руках имею лазерный гравер с Raycus 30W, после гравировки первых двух пластин, как мне кажется, перестал работать лазерный источник (указатель работает и показывает все контуры). Предоставляете ли Вы услуги по диагностике и, возможно, дальнейшему ремонту гравера?
ОТВЕТ 6.0: Да. Мы можем провести только диагностику лазерного станка или только диагностику лазерного источника. По результатам работ выдаем акт диагностики с результатами диагностики. Можно провести ремонт лазерного станка или лазерного источника. В этом случае всегда проводится диагностика и включается в конечную стоимость ремонта. Также при ремонте могут потребоваться запасные исправные части лазерного станка или лазерного источника (электронные, оптические, электронно-оптические компоненты). После этапа диагностики мы согласовываем с заказчиком стоимость работ и запасных частей и даем рекомендации по целесообразности ремонта. Если заказчик решает не проводить ремонт, то оплачивается только стоимость диагностики.
Примерную стоимость ремонта лазеров можно посмотреть здесь https://grav.biz/shares/146/
Цены на ремонт лазеров и формы документов для отправки лазера в ремонт или диагностику для физических лиц http://gravmax.ru/remont-lazerov.html
Подробная иструкция как отправить в ремонт лазерный станок или лазерный источник https://grav.biz/services/remont_lazernykh_istochnikov/30519/
Отследить этапы ремонта лазерного станка можно здесь http://gravbiz.ru/konrol-zakaza.html
- ВОПРОС: Настроил слабый режим с заливкой и увидел что эти пропуски поперечные. На видео видно полосы. Что может быть? Я понимаю что настроив угол заливки с поворотом их перекроет. Но когда понадобится только контур сделать
Полосы получаются между проходами. Т.е. не соответствует угол поворота и ширина прохода. Как это можно исправить? Меняя ширину проходов он изменяет только частоту полос, нужно изменить угол поворота что бы ось немного меньше поворачивала примерно 0,1мм В каком меню это можно поправить?
ОТВЕТ: Как убрать пропуски и полосы между проходами при лазерной гравировке в поворотном устройстве?
- ВОПРОС: Здравствуйте, хотелось бы узнать по поводу обучения работы в EzCAD2. имеется станок GARD S-20W с поворотной осью. Опыт работы и знание программы есть, хотелось бы иметь возможно задать вопрос и уточнить моменты по работе станка. Спасибо!
ОТВЕТ: У нас есть 3 вида технической поддержки подробное описание приведено в этом материале "Планы технической поддержки компании Гравбиз"
Здесь краткое описание планов технической поддержки:
1. СТАРТ - бесплатно, свободно, для любых пользователей любых станков. Подписывайтесь на наш канал в YouTube https://www.youtube.com/channel/UCQgGOBUQgpq1lIPENjCHRzg На канале можно найти ответы на многие вопросы, пройти обучение. Все легко, доступно и в любое удобное время для вас. Вопросы можно задавать на канале. Для того, чтобы мы могли дать исчерпывающий ответ, пришлите видео с проблемой на почту Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. и вы получите ответ не только от компании GravBiz, но и рекомендации от других подписчиков.
2. СПЕЦИАЛИСТ - техподдержка по этому плану предоставляется бесплатно клиентам, купившим станок в компании GravBiz. Если вы приобрели станок в другой компании, то вы тоже можете получить от нас техподдержку. Можно прислать запрос с описанием станка на почту Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. Подробнее о плане техподдержки здесь "Планы технической поддержки компании Гравбиз"
3.ПРОФ - техподдержка по этому плану предоставляется бесплатно клиентам, купившим станок уровня ПРОФ в компании GravBiz. ВНИМАНИЕ! Это дорогая техническая поддержка, включает все другие планы и также
- ответы на вопросы строго регламентированы по времени: от 1го до 24х часов. Задавать вопросы можно по телефону, электронной почте и другим каналам связи.
- помощь в разработке управляющих программ для маркировки и валидации их на промышленных линиях. Подробнее "Планы технической поддержки компании Гравбиз"
1. Скачиваете необходимый шрифт
2. Устанавливаете его в папку Windows "шрифты" обычным перетаскиванием файла окно загрузки шрифтов или двойным щелчком мыши по файлу шрифта и далее жмем кнопку "установить"
3. Открываем программу EzCad2 или EzCad3
4. добовляем функцию Текст и выбираем из списка шрифтов, тот который вы загрузили
5. Жмем кнопку "применить"
6. ВОПРОС: Возникли трудности с подключением педали. Гравировщик не реагирует на нажатие. Сама педаль мультиметром прозванивается при нажатии на неё, то есть сама педаль работает исправно. Нашла в среде EzCAD окно с отображением состояний входов и выходов (Вид -> IO Состояние). Там при нажатии на педаль не отображается изменение состояний ни одного из входов. Подскажите, в чем может быть проблема?
ОТВЕТ: Подключение педали к лазерному маркеру граверу
7. ВОПРОС: Поняли, что педаль начинает работать только после одного запуска кнопкой F2, но почему-то тогда лазер делает только один проход вне зависимости от того, что указано в программе EzCAD. Так что пока запускаем гравировку клавишей F2.
Есть ещё вопросы:
1. Настроили параметры гравировки для печати на серийную продукцию. Мощность у 80% сам лазер мощностью 30 Вт), скорость 3000 мм/с. Длительность одной гравировки 60с, пауза между гравировками небольшая, может секунд 10. Плюс в рисунке много букв, то есть часто происходит "зажигание" и гашение лазера. Планируется работа в таком режиме на пять дней по 8 часов, далее будет гравировка на более щадящих режимах и повторение подобного не планируется. Хотелось бы узнать, насколько критично работать на таком почти максимальном режиме несколько дней, не сильно ли это уменьшит срок службы лазера и возможны ли нештатные ситуации вроде перегрева и полного выхода из строя?
2. При необходимости замены излучателя, возможно ли его будет заменить с учётом ограничений на ввоз импортной продукции? У нас установлен Raycus.
ОТВЕТ: О запуске маркировки педалью есть ответ здесь Подключение педали к лазерному маркеру граверу
Лазерный маркер рассчитан на маркировку, но при указанных режимах гравировки значительно на ресурс лазерного станка не повлияет.
Перегрев возможен при неправильной эксплуатации: много пыли, закрыты вентиляционные отверстия в корпусе пылью или другими предметами, температура воздуха в помещении выше 50 градусов.
Мы поддерживаем товарный запас комплектующих на складе, поэтому заменить можно.
8. ВОПРОС: Суть проблемы: будет ли накатываться драйвер 64х на 64битной системе.
Из видео удалось понять следующие вопросы:
Можно ли накатить драйвера на программу EzCad 2.14.11 или на лазер?
Есть ли различие между 32 битной платой и 64 битной?
Можно ли обновить программу EzCad2 с какой-то версии до новой.
Можно ли обновить программу при наличии драйвера с ошибкой.
ОТВЕТ: Вопросы присланные в таком виде будут рассматривать в длительные сроки. Сформулируйте вопрос на бумаге. Напишите его (возможно после этого у вас сразу появится ответ).
Вычленять вопросы из видео крайне сложно.
Вопрос в техподдержку по лазерному станку: Как установить драйвера 64бит? Можно ли обновить EzCad2?
9. ВОПРОС: Добрый день! Помогите пожалуйста с моей проблемой, про финансовую состовляющую я прочитал и готов заплатить. Нужен был станок для работы в режиме конвейера и при этом на езкаде, но так как нужно маркировать непрерывный материал каждые 10 метров, то фотоэлектрический датчик не стал заказывать. Купил станок в Китае и прислали не ту сборку которую заказывал. Плата езкад была урезаная lite. Ввпросил у китайца прислать полноценную плату lmc fiber на сколько помню на ней написано. Плату поставил, подключил энкодер к ней. Функция флаймарк на плате активирована. Скорость энкодер показывает.
Возникла проблема с настройкой езкады в режиме работы на лету без использования датчика. Всё настроил согласно инструкции jcz, но очевидно что плата ждёт сигнала на старт маркировки.
Ещё из проблем: почему то не работает педаль. Перепробовал все порты, но так и не получилось с ней ничего, подключена верно. Сама неисправность педали тоже исключена, это первое что я проверил.
Может быть вы сталкивались с таким? Заранее спасибо за ответ.
ОТВЕТ: Настроить контроллер и лазерный маркер для ваших задачь можем. Здесь пример аналогичной работы лазерного маркера при маркеровке на ковейере длинных изделий https://youtu.be/nI4vOD_f28k https://youtu.be/fKkT4KdtPRw. Для корректной настройки программы и контроллера лазерного станка, специалисту нужно проверить верность подключения контроллера, датчиков. Для этого можно прислать лазерный маркер к нам или вызвать инженера к вам на производство.
Про педаль: если педаль исправна и подключена верно, то должна работать. Если не работает, то нужно провести диагностику причины, почему не работает. Удаленно провести диагностику не сможем. Нужно прислать станок.
10. ВОПРОС: Здравствуйте, подскажите, пожалуйста, приобрел лазер из Китая, столкнулся с проблемой, при запуске лазера все лагает, когда нажимаю F1( прицел) маркировка начинается, + может маркировка самостоятельно в бесконечный режим уйти. Что это может быть? И сколько стоит ремонт?
- ВОПРОС: программа
EzCad2 запускается в демоверсии Demo version-only For evaluation, как запустить рабочую версию?
ОТВЕТ: Урок как запустьть EzCad2 не в демоверсииEzCad2 не в демоверсии
1. Проверти подключение USB от лазерного станка к компьютеру, перезапустите программу EzCad;
2. Проверьте включение лазерного станка, обязательно включите контролер, перезапустите программу EzCad;
3. Проверьте установлены драйвера на компьютер, установите драйвера, перезапустите программу EzCad.
- ВОПРОС: Доброго дня. Скачал ваши плагины для ezcad. Установил себе в программу. Теперь не могу зайти в настройки, просит пароль. Подскажите какой? Не хочется снова сносить и настраивать. Заранее спасибо.
ОТВЕТ: Плагины не содержат паролей и дополнений для установки пароля. Можно удалить плагины и проверить, есть ли пароль или нет. Можно проверить из архивной программы, она у вас должна быть на диске или flash накопителе. Плагины сами по себе не устанавливают пароль для доступа к параметрам и настройкам лазера. Но если вы заблокровали доступ паролем и не записали его, то сбросить его можно по инструкции Как сбросить пароль к настройкам программы EzCad2? - ВОПРОС: Начертил кружок. Включил гравировку цилиндров. Он рисует красным движение лазера, самого процесса гравировки не происходит. Эту же картинку В обычном режиме гравировки на плоскости гравирует. Что могло случиться?). Параметры не какие не менял. Только нарисовал другой объект. Перезапускал программу, компьютер.
ОТВЕТ: Лазерный станок с EzCad 2 не гравирует в поворотной оси, только указка показывает, а гравировки нет. Что делать? - ВОПРОС: Лазер приобретал не у вас, можно по подробней? Плагин это тот который с поворотной осью работает? Вот в нем я поставил шаг не 2мм а 10мм практически перехода не видно.
Что значит параметр импульсов на оборот? И где его менять.
И если вас не затруднить примерные настройки для максимальной выборки метала (сталь 45). Я на нем все пытаюсь нанести рисунок кожи что бы сделать ролик тиснения для линии. Можно сказать только ради этих роликов и купил маркиратор.
Я имею в виду настройки скорости, мощности и частоты. А также параметры заливки (шаг я так понял 0,03 самый оптимальный) а вот что значит цвета? И особенно для чего столько разновидностей чёрного цвета от 0- 50 кажется. Что лучше выбрать?
ОТВЕТ: Как настроить В EzCad2 плагин для гравировки в поворотной оси? Настройки для максимальной выборки метала сталь 45 скорость, мощность, частота. Параметры заливки. для чего столько разновидностей чёрного цвета от 0-50. Что лучше выбрать?
Это пример ответа предоставленного пользователю через 2 часа, после обращения
1. Плагин это тот который с поворотной осью работает? - Да, есть несколько плагинов для работы с поворотной осью и настраиваются они по-разному.
Работа с плагинами программы EzCad описаны здесь Инструкция EzCad 2 Глава 8 Лазер Плагины
2. Примерные настройки для максимальной выборки метала (сталь 45). - Основной принцип: для гравировки стали ******* ******** *******. Сталь ****** ******** гравируется в глубину. При гравировке на ****** ****** ****** ******* ******* образуется ******* ****** ******* металл в глубину.
Для лазеров с лазерным источником ***** ***** можно порекомендовать режим: Линза с рабочим полем ****х****мм или ******мм, скорость ******* мм/с, Мощность *****%, Частота **** кГц, штриховка с расстоянием между штрихами ******мм с *******, количество проходов - ****** или ******.
Подробнее о режимах гравировки, которые мы накопили за много лет можно посмотреть здесь Режимы гравировки
3. Для чего столько разновидностей чёрного цвета от 0- 50 кажется. Что лучше выбрать? - Цвет - ***** *****. Этим цветом ********. После этого *******.
Подробнее о цветах перьев и библиотеке параметров гравировки:
10.1 Список цветов (Pen List)
10.2 Библиотека параметров маркировки (Marking Parameter Base) - ВОПРОС: Как можно остановить процесс гравировки в середине бесконечного цикла, но чтобы ось вернулась в 0. Чтобы попасть снова в рисунок. Сейчас остановка происходит только при нажатии клавиши esc. Но он останавливается где и маркирует и новый запуск начинается с этого же места. Бывает нужно охладить заготовку, померить глубину, …… и продолжить
ОТВЕТ: Как остановить гравировку в поворотной оси и чтобы ось вернулась в 0?
- ВОПРОС: Подскажите пожалуйста как настроить однокоординатный моторизированный стол по X. Купил, а запустить его не могу. Мне и видео присылали, настраивал по видео, все равно не работает. Может быть соединения проводов перепутаны - не могу понять и скажите можно ли на нем, на этом столе, гравировать растровую графику, разумеется больше ширины поля гравировки самой линзы? Из-за этого и купил моторизированный стол, что бы гравировать растровую графику размером 300*600 мм (не вектор, а растр - фото - картинки).
ОТВЕТ: Как подключить координатную ось или моторизованный стол к лазерному граверу с контроллером BJ JCZ программа EzCad2 - ВОПРОС: При запуске программы GravCad.exe появляется ошибка: GravCad.exe - Системная ошибка. Не удается продолжить выполнение кода, поскольку система не обнаружила MSVCP110.dll. Для устранения этой проблемы попробуйте переустановить программу.
ОТВЕТ: Устранение системной ошибки не обнаружена библиотека MSVCP110.dll - ВОПРОС: Контролллер DLC2-M3-2D хочу разобраться с подключением, и основная проблема я так понял это правильно спаяться на разъёме con5 ( DB37) , ну не все же 37 пинов задействованы . На родной серой плате всего 15 пинов. Поделитесь пожалуйста опытом как подпаивались. Еще я так понял мое поворотное устройство подключать на отдельный разъем А ...DB9 , как пины задействованы ?

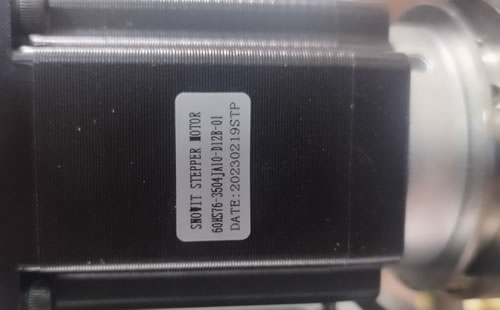

ОТВЕТ: Контроллер DLC2-M3-2D как подключить поворотную ось? - ВОПРОС: При нажатии на кнопку открытия диалога гравировки появляется окно с ошибкой GravCad XY2-100/XY3-100 Scanner Controller: Could not establish connection to scanner card
ОТВЕТ: Ошибка программы GravCad XY2-100/XY3-100 Scanner Controller: Could not establish connection to scanner card -
ВОПРОС: У нас не получается правильно отредактировать файл, и сделать читаемым логотип, так же почему то проблема с маркировкой на пластиковой табличке (как пример пытались, отказывается печатать)
- ВОПРОС: Добрый день. Подскажите, какие есть ограничения при работе с маркером по металлу? Я имею ввиду, например, принудительную вентиляцию и т.д.
ОТВЕТ: Ограничения при работе с лазерным маркером по металлу - ВОПРОС: Как подключить поворотную ось к лазерному граверу в программе EzCad?
ОТВЕТ: Подключение поворотной оси к волоконному лазерному граверу и настройка программы EzCad - ВОПРОС: Как подключить педаль, чтобы при нажатии гравировался новый текст?
ОТВЕТ: Гравировка изменяющегося текста с помощью педали в EzCad - ВОПРОС: Как сохранить в другом формате шаблон из ezcad2?
ОТВЕТ: Как сохранить в другом формате шаблон из ezcad2? - ВОПРОС: Здравствуйте подскажите пожалуйста Лазерный гравер Raycus 30 w. Как гравировать по буквам и осветлить буквы? как это показано на видео?

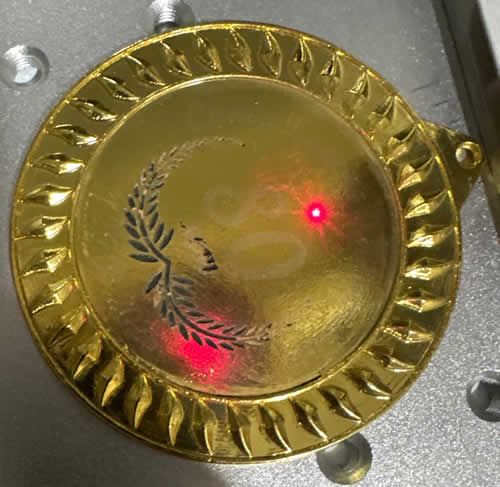

ОТВЕТ: Как осветлить лазерную гравировку. Лазерная чистка
- ВОПРОС: Подскажите, пожалуйста, как установить драйвера для лазерного гравера?
ОТВЕТ: Драйвер USBLMCV2 установка лазерного гравера программы EzCAD - ВОПРОС: Добрый день. Посмотрел ваш ролик по гравировке серебра волоконным лазером. Хотел вас спросить как у вас получилось? У меня волоконник 30W. серебро не берет совсем, только если черным маркером закрасить, включить скорость 1 и мощность 100% - получается подобие нарезки, заливку если делать в несколько проходов 0.001. И все равно не тот результат. А у вас с первого прохода, на не затемненном серебре получается красивый рисунок. В чем секрет вашей гравировки?
ОТВЕТ: Как сделать глубокую лазерную гравировку на серебре - ВОПРОС: Как зеркально отразить объекты в программе EzCad? Доброе время суток. Хотели спросить....чтобы гравировать нам приходится сделать текст в зеркальном отображении. Как на фото....
Это будет так всегда? Или можно где-то отметить и заменить .....
ОТВЕТ: >>> Как отразить зеркально объект в EzCad. - ВОПРОС: Добрый день,не подскажите как настроить на лазере предворительный просмотр чтоб показывала не квадрат а сам рисунок или надпись ???буду очень благодарен.а то ни как не могу это настроить
ОТВЕТ: Как изменить вид лазерной указки на лазерном гравере - ВОПРОС: Маленькие лазеры сверху то что высоту регулируют они смещены от основного лазера . Не правильно когда все 3 точки соединяются в одну ? Потому что вещи же есть которые выпуклые а лазер у меня в другом месте показывает что на нужной высоте стоит
ОТВЕТ: Как правильно настроить фокусировку волоконного лазера
Вероятнее всего устройство должно быть стационарным. Пока не представляю необходимость его использования в портативном варианте, для маркировки крупных деталей.
Назначение:
1. Гравировка шильдиков, например, на зеркальной нержавейке. Возможно на многослойном пластике.
2. Гравировка панелей управления на многослойном пластике или окрашенном (анодированном) алюминии.
3. Нанесение маркировки на небольшие плоские детали, в т.ч. на детали из алюминиевых сплавов.
4. Нанесение маркировки на детали цилиндрической формы, диаметром от 10 до 70 мм. Длина деталей может достигать 700 мм (при условии нанесения маркировки на ограниченную в разумных пределах зону).
5. Возможность нанесения маркировки на торцы цилиндрических стальных деталей. Диаметр деталей пока ограничивается 30 мм, длина до 200 мм. Возможно длина и диаметр будут больше (вопрос насколько возможно больше и возможно ли).
6. Обрабатываемые материалы: сталь, нержавеющая сталь, алюминиевые сплавы, медь электротехническая (пластины 25х30 мм, толщиной 0,5 мм), возможно многослойный пластик.
7. Глубина гравировки, тут затрудняюсь оценить профессионально. Видел алюминиевые детали с нанесенной гравировкой маркировки на глубину 0,5 мм. Сомневаюсь в целесообразности применения подобной глубины. Текстовые шрифты применяемые при маркировке будут иметь высоту от 2 мм (в частности это высота шрифта для медных пластин толщиной 0,5 мм). Надписи должны быть читаемы, нестираемые. По чистой меди глубина гравировки - на уровне четкого чтения. По алюминиевым сплавам, возможно, потребуется глубина гравировки до 0,1...0,2 мм. По стальным деталям,может потребоваться рельефная гравировка надписи, на глубину 0,1..0,2 мм, с последующим гальваническим покрытием детали (например цинком 6...15 мкм толщиной).
8. Предварительно, кто-то на выставке, оценил мои запросы в мощность лазера в 30 W.
9. Рабочее поле, можем рассмотреть 300х300 минимум. Пока с трудом представляю какие потребуются панели управления на технику.
10. Возможность работы с dwg/dxf, ai форматами файлов.
11. Возможность предварительной подсветки изображения на обрабатываемой детали, для позиционирования (не знаю как осуществляется позиционирование, фантазирую).
Что можете предложить? Пока собираю предложения, определяю возможности оборудования под наши запросы. От вас ожидаю корректировку моих запросов под возможности техники, примерную стоимость, сроки поставки.
На наше производство требуется лазер ( 2 шт), которые будут зачищать латунные трубки. Желаемая производительность 9000 тыс трубок в смену. Смена 10.5 часов в день
зачищать нужно от 8мм до 22мм (+- 1-2мм) идеально было бы регулировать размер зачистки
глубина съема 20 мк
Схема работы такая: по конвейеру, на котором будут установлены данные лазеры, идут трубки разной длины
Требуется определить начало и конец трубки и "зачистить" по 20мм с каждой стороны трубки на скорости 1,5м\с без остановки. ( скорость обсуждаема)
Хотелось бы понимать, что можете порекомендовать в данном случае, чтобы закрыть данную потребность
Технические характеристики трубок прикрепляю
Главный критерий к лазеру способность зачищать поверхность на скорости
От вас требуется решение по детекции трубки и зачистки ее лазером.
Можете прислать несколько вариантов лазеров для сравнения.
Хотим посмотреть, что собой представляют предложенные вами варианты.
Так же хотелось бы понимать стоимость, сроки поставки, есть ли возможность все автоматизировать, ПО, сервис и инфо поддержка?
Хотя… Можно и просто датчик блокировать, разрывая контактом с линии и не использовать доп вход. Вопрос. Какова вероятность повреждения глаз этим лазером? Возможно были случаи. Важен ли при этом фокус. И каково критическое время воздействия до физического ущерба здоровью.
У нас на производстве это всё так же очень важно…
